Zabudowa wykrywacza na obiekcie, eksploatacja, serwis

  • Procedura wdrożenia wykrywacza rozpoczyna się ankietą w której użytkownik określa wymagania co do rodzaju i wielkości przedmiotów jakie muszą być wykrywane oraz podaje niezbędne informacje o parametrach przenośnika. W zależności od wymaganej czułości i danych o konstrukcji przenośnika dokonuje się wyboru typu cewek.
  • Zabudowa i uruchomienie wykrywacza może być wykonana samodzielnie przez kupującego, lub pod nadzorem ELGOR
  • Dzięki specjalnej konstrukcji cewki wykrywacza jej zabudowa na przenośniku nie wymaga istotnych zmian jego konstrukcji, stąd też czas instalacji i prób ruchowych wykrywacza zazwyczaj nie przekracza kilku godzin.
  • Czytelny układ i opis lampek sygnalizacyjnych umożliwia samodzielną regulację czułości wykrywacza, określenie stanów pracy wykrywacza oraz telefoniczną pomoc w przypadku zakłóceń w pracy wykrywacza.
  • Konstrukcja wykrywacz umożliwia samodzielną wymianę uszkodzonych zespołów.

Rozstaw otworów do mocowania na ścianie

Oznaczenia:
  • 1. Tabliczka znamionowa
  • 2. Lampka kontroli sprawności
  • 3. Lampka sygnalizacji wykrycia METAL 2
  • 4. Lampka sygnalizacji wykrycia METAL 1 i przycisk kasowania zadziałania

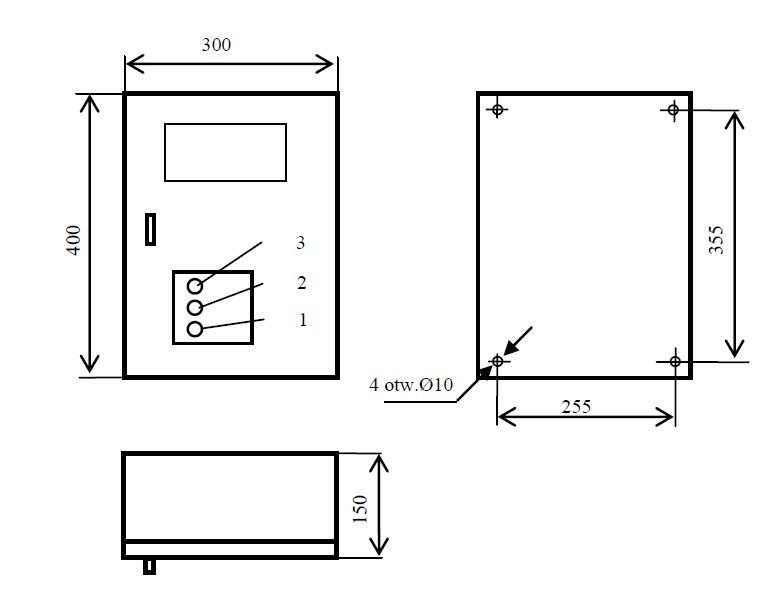

Szafka elektroniki wykrywacza metalu WM-5A.SQ – widok, gabaryty i rozstaw otworów do mocowania.

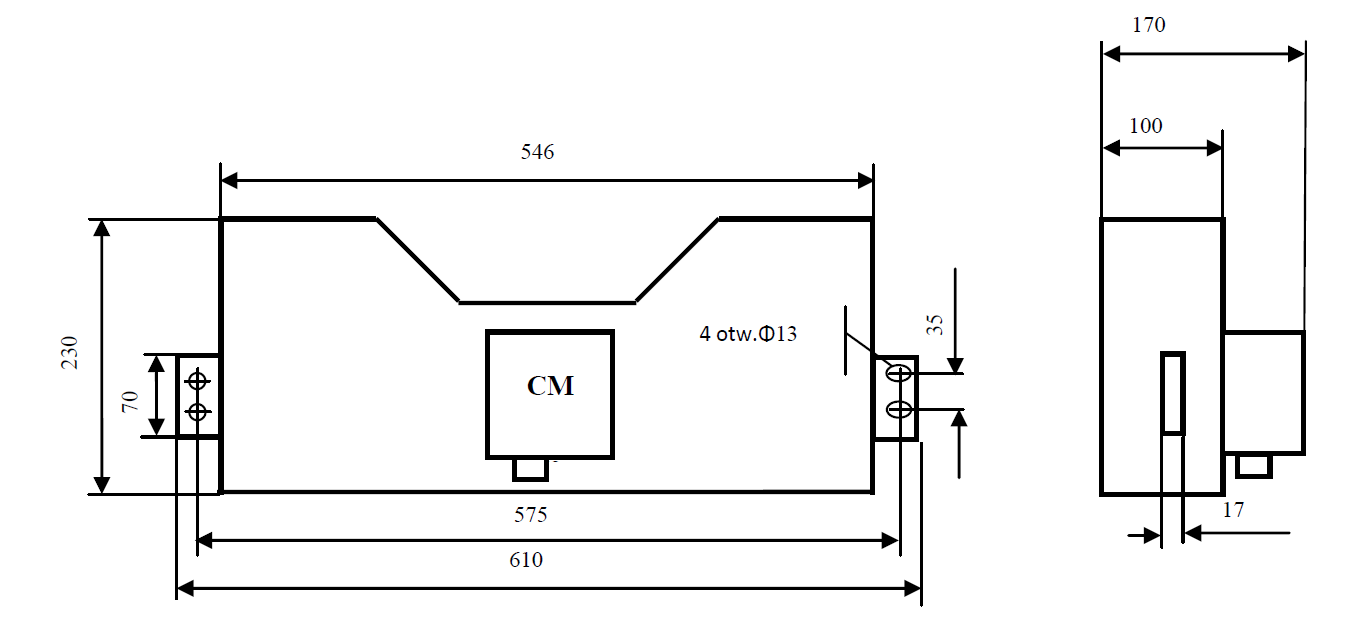

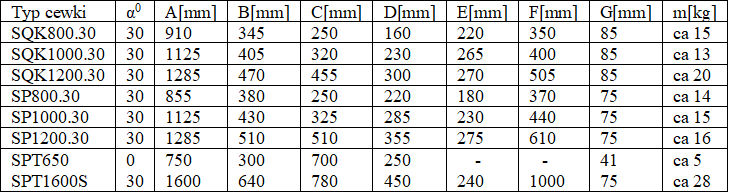

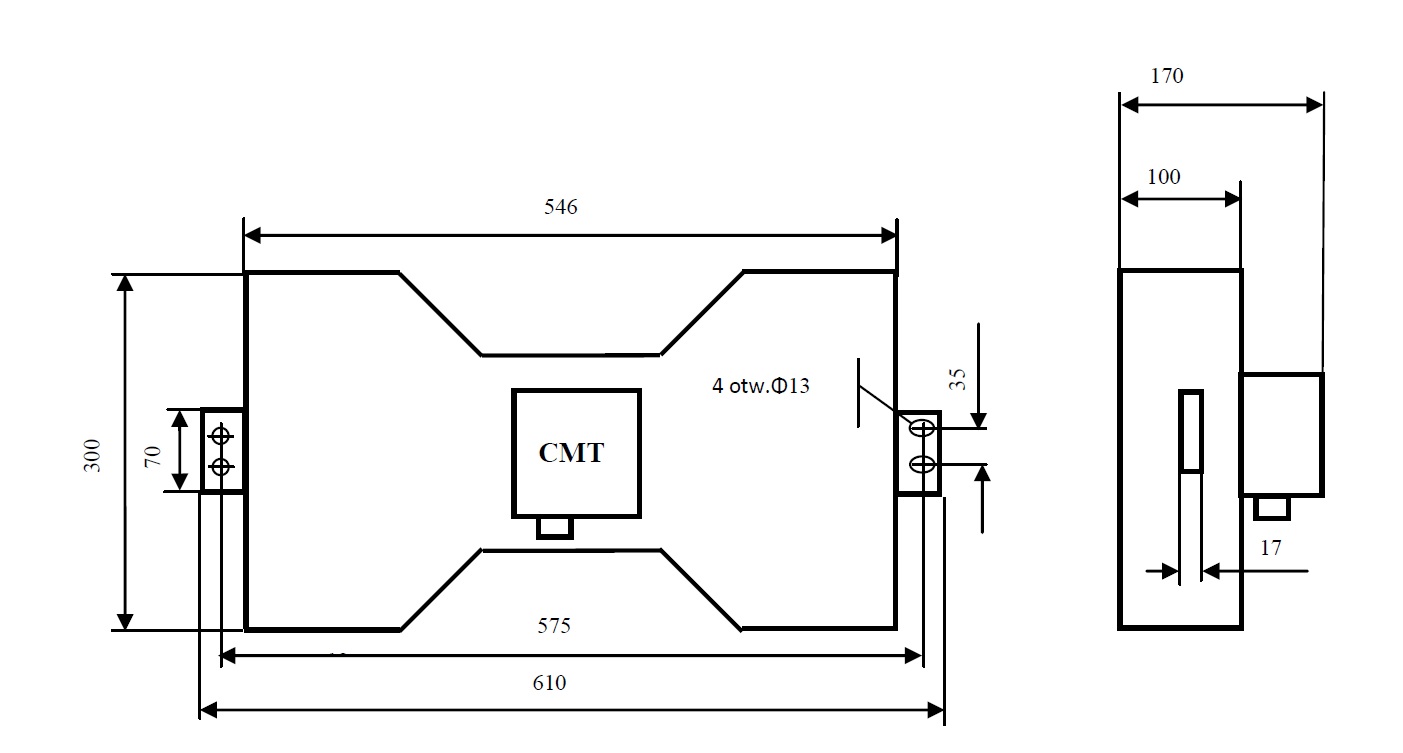

Wymiary typowych cewek czujnikowych typu SQ.K

UWAGA. Wykonywane są także cewki dla przenośników o innym kącie znieckowania i szerokości taśmy, oraz dostosowane do specjalnych wymagań.

Wymiary typowych cewek czujnikowych typu SP
